سیستم پلاک خوان

هسته پردازش تصویر سیستم های پلاک خوانی مستقل از دوربین پلاک خوان می باشد اما طبیعتا به هر میزان که تصویر تهیه شده برای پلاک خوانی مناسب تر و با کیفیت بالاتر باشد، نتیجه نهایی مطلوب تری حاصل خواهد شد. بهترین راه حل برای دوربین پلاک خوانی ترکیبی از CCD های حساس به IR و رنگی می باشد که با سیستم نورپردازی نیز یکپارچه و تنظیم شده اند. بدین ترتیب تصویر مادون قرمز تصویر مناسبی جهت پلاک خوانی بوده و تصویر مرئی به عنوان تصویر کمکی و شاهد ثبت می گردد که این ترکیب ایده آل مخصوص پروژه های ITS (سیستمهای هوشمند ترافیکی) است.



در بسیاری از موارد بکارگیری سیستم های ساده، اقتصادی و مقرون به صرفه می باشند و می توان در کاربردهای ساده تر از یک دوربین برای پلاک خوانی استفاده نمود. بدین صورت است که دوربین پلاک خوانی بر اساس قیمت و کیفیت یک طیف گسترده را تشکیل می دهد که به فراخور می توان با فاصله گرفتن از دوربین های صنعتی مخصوص پلاک خوانی به سمت دوربین های نظارتی پیش رفت که در این بین باز هم انواع فاکتورهای لنز، اپتیک، نورپردازی، نوع دوربین نظارتی و … مسائلی هستند که بر روی قیمت وکیفیت اثرگذار خواهند بود. لذا مختصری از موارد قابل ذکر در خصوص استاندارد های این موضوع به شرح ذیل ارائه می گردد.



نوع خواندن

ابتدا باید در نظر داشته باشیم که سیستم پلاک خوانی قرار است توسط نرم افزار انجام شود یا به صورت چشمی و توسط اپراتور، چون این دو مبحث دو مقوله ی کاملا جدا و بسیار متفاوت از هم هستند . زمانی که پلاک خوانی توسط چشم انجام می شود به خاطر قابلیت های بالای چشم و قدرت تحلیل مغز انسان نیاز به رعایت خیلی از استاندار ها نیست.

به عنوان مثال زمانی که توسط چشم تصویر زیر مورد بررسی قرار می گیرد اعداد نشان داده شده کاملا قابل تشخیص است، ولی برای دوربین و نرم افزار به واسطه الگوریتم های تعریف شده قطعا شرایط به گونه ی دیگری است.

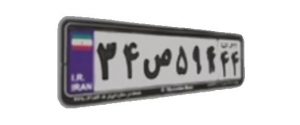

اگر به این دو پلاک در تصویر زیر توجه فرمایید، درصورت نصب غیر صحیح تشخیص اعداد 2و 3 یا 1 و 9 و یا 4 و 9 و همچنین حروفی مثل ص و س برای نرم افزار بسیار مشکل و درصد خطا بالا خواهد بود.



استاندارد های دکل های خود ایستا در پروژه های ترافیکی

دکل های مونوپل که به اصطلاح تک پایه نامیده می شوند یکی از متداول ترین ودر عین حال پر کاربرد ترین انواع دکل از نوع سازه های فولادی می باشد. جنس این دکل ها حتما باید از ورق گالوانیزه با قطری مناسب باشد تا در طولانی مدت دچار خوردگی و زنگ زدگی نگردد.

دکل دوربین مدار بسته در انواع مختلفی تولید می شود که هر کدام کارایی خاص خود را دارند، پایه دکل دوربین های مداربسته تک پایه است. هدف از نصب دکل دوربین مداربسته این است که موجب افزایش دید دوربین شود و همچنین زاویه مناسبی را ایجاد کند و با توجه به ارتفاع بالای خود از دسترسی های غیرمجاز به دوربین جلوگیری کند. دکل های دوربین مداربسته از آنجا که فضای بسیار کمی را اشغال می کند برای بسیاری از محیط ها خصوصا محیط های پر ازدحام شهری می تواند بسیار مفید واقع شود. دکل دوربین مداربسته با توجه به عوامل مختلفی از جمله شرایط اقلیمی

ساخته می شود و عواملی از جمله نوع کاربرد آن، شدت باد محل مورد نظر و همچنین میزان لرزش های محل نصب در نوع ساخت تاثیرگذار هستند.

با توجه به حساست سیستم های پایش تصویری و آنالیز هایی که توسط نرم افزار ها بر روی تصویر انجام می شود بایستی کمترین لرزش در تصویر باشد.



•  جدیدا دکل طراحی شده لوله که متاسفانه به علت لرزش بسیار زیاد عملا خروجی تصویر قابل استفاده ای نخواهد داشت  به دلیل استفاده از ورق غیر گالوانیزه و رنگ کردن پایه با اسپری که ممکن است به علت پوسیدگی و زنگ زدگی حادثه ایجاد نماید.



انتخاب نوع دوربین

جهت استفاده از دوربین مداربسته در سیستم پلاک خوانی نمی‌توان از هر مدل و یا برندی استفاده نمود بلکه دوربین مداربسته مورد نظر میبایست مجهز به تکنولوژی ANPR بوده و باید بتواند تصاویر با کیفیت بالایی را در روز و شب تهیه کند. دوربین‌های عادی که معمولا قیمت کمتری نسبت به دوربین‌های پلاک‌خوان دارند از کیفیت تصویر پایین‌تری برخودار هستند. این گونه دوربین‌ها بویژه در ساعاتی که نور محیط کم باشد و هنگام حرکت خودرو بشدت دچار افت کیفیت تصویر شده و پردازش تصویر را غیرممکن می سازند.

• دوربین‌های ANPR بطور هوشمند تصویر پلاک را از سایر بخش های تصویر متمایز و واضح می‌کنندتا دقت و سرعت پردازش تصویر را افزایش دهند



• دوربین عادی در محیط با نور کم و خودروی در حال حرکت کیفیت بسیار نامطلوبی ایجاد کرده بطوری که نه تنها هوش مصنوعی بلکه با هوش طبیعی نیز قادر به تشخیص پلاک نخواهیم بود.

نکته دیگر که معمولا به اشتباه در ذهن بهره برداران سیستم های پلاک خوانی نقش بسته است، استفاده از دوربین های چرخشی، اسپید دام و PTZ است. این دوربین ها ماهیت نظارتی دارند و برای بررسی و نظارت دقیق تر بر روی جزئیات در سیستم هایی که دارای اپراتور هستند استفاده می شود.

• نمونه نصب صحیح و استفاده از دوربین اسپید دام در کنار دوربین های پلاک خوان جهت بررسی جزئیات حادثه.

انتخاب نوع لنز

هنگام انتخاب نوع لنز برای دوربین‌های پلاک خوان (LPR) باید چندین فاکتور را در نظر گرفت تا از عملکرد مطلوب در ثبت تصاویر واضح و خوانا از پلاک‌ها اطمینان حاصل شود. در اینجا ملاحظات کلیدی وجود دارد:

1. فاصله کانونی

• لنز ثابت: این لنزها فاصله کانونی تک و غیرقابل تغییری دارند. آن‌ها برای موقعیت‌هایی مناسب هستند که فاصله تا منطقه هدف ثابت و به‌خوبی تعریف‌شده باشد.
• لنز متغیر: این لنزها فاصله کانونی قابل تنظیمی را ارائه می‌دهند که به شما امکان می‌دهد به‌صورت دستی میدان دید و سطح زوم موردنظر را تنظیم کنید. آن‌ها برای نصب‌هایی که در آن انعطاف‌پذیری در مسافت و پوشش منطقه موردنیاز است ایده آل هستند.
• لنز متغیر موتوری: این لنزها کنترل از راه دور بر روی فاصله کانونی و زوم را فراهم می‌کنند و امکان تنظیم آسان پس از نصب را بدون دخالت فیزیکی فراهم می‌کنند. آن‌ها برای تنظیم دقیق و سازگاری با شرایط در حال تغییر بسیار راحت هستند.



2. میدان دید (FoV)

• لنزهای زاویه باز: این لنزها ناحیه وسیعی را پوشش می‌دهند، اما ممکن است جزئیات لازم را برای گرفتن پلاک در مسافت‌های طولانی ارائه نکنند. آن‌ها برای پوشش فاصله نزدیک یا چند خط مفید هستند.
• لنزهای با زاویه باریک: این لنزها FoV کوچک‌تری دارند اما می‌توانند جزئیات بیشتری را در فاصله ثبت کنند و برای کاربردهای دوربرد که در آن شناسایی دقیق پلاک خودرو موردنیاز است، ایده آل هستند.



3. قابلیت بزرگنمایی

• زوم اپتیکال: کیفیت تصویر را در حین بزرگنمایی حفظ می‌کند که برای ضبط صفحه در فواصل طولانی ضروری است.
• زوم دیجیتال: می‌تواند کیفیت تصویر را هنگام بزرگنمایی کاهش دهد، برای قابلیت زوم اولیه ایده آل نیست اما به‌عنوان یک ویژگی مکمل مفید است.



4. دیافراگم (WDR)

• عنبیه ثابت: مناسب برای محیط‌هایی با شرایط نوری ثابت. اندازه دیافراگم تغییر نمی‌کند که می‌تواند در شرایط نوری متفاوت محدود شود.
• عنبیه خودکار: دیافراگم را بر اساس شرایط نوری تنظیم می‌کند و عملکرد بهتری را در محیط‌هایی با سطوح نور نوسان، مانند انتقال روز به شب ارائه می‌دهد.



5. عملکرد نور کم

• دیافراگم باز (عدد f کم): لنزهای با دیافراگم باز تر (به‌عنوان‌مثال، f/1.2، f/1.4) اجازه ورود نور بیشتری را می‌دهند و عملکرد را در شرایط کم‌نور بهبود می‌بخشد که برای مجوز در شب بسیار مهم است. بشقاب خوانی
• قابلیت مادون‌قرمز (IR): لنزهایی که از نور IR پشتیبانی می‌کنند برای ثبت تصاویر واضح در تاریکی کامل ضروری هستند. برای جلوگیری از تغییر فوکوس هنگام جابجایی بین نور مرئی و روشنایی IR، از تصحیح لنز IR اطمینان حاصل کنید.



6. کیفیت و پوشش لنز

• اپتیک باکیفیت بالا: اطمینان حاصل کنید که لنز از شیشه باکیفیت بالا ساخته‌شده است تا اعوجاج و انحرافات را کاهش دهد. لنزهای چند روکش می‌توانند تابش خیره‌کننده را کاهش دهند و وضوح تصویر را بهبود بخشند.
• تصحیح IR: لنزهای دارای تصحیح IR دقت فوکوس را هنگام جابجایی بین حالت روز (نور مرئی) و شب (نور IR) حفظ می‌کنند.



7. ملاحظات زیست‌محیطی

• مقاومت در برابر آب‌وهوا (IP67) : مطمئن شوید که لنز و محفظه دوربین برای شرایط محیطی که در آن مستقر خواهند شد مناسب هستند. به دنبال لنزهایی باشید که ازنظر مقاومت در برابر گردوغبار، آب و دمای شدید درجه‌بندی‌شده‌اند.
• مقاومت در برابر خرابکاری (IK10): برای مناطق مستعد خرابکاری، لنزها و محفظه‌هایی را انتخاب کنید که محافظت قوی دارند.



8. سازگاری با سنسورهای دوربین

• اندازه سنسور منطبق: اطمینان حاصل کنید که لنز با اندازه سنسور دوربین سازگار است (به‌عنوان‌مثال، 1/3 اینچ، 1/2.8 اینچ). عدم تطابق می‌تواند منجر به وینیت یا کاهش کیفیت تصویر شود.

در مقاله بعد به تفصیل در خصوص نرم افزار های ثبت پلاک مطالبی کامل تقدیم میگردد.
